CONSTRUCCIÓN DE OLEODUCTO DE 8” (9.4 KM) DESDE ARMADILLO B – “Y” OLEODUCTO CONONACO-AUCA, CONSTRUCCIÓN DE UNA LÍNEA DE FLUJO DE 4” (1.8 KM) DESDE ARMADILLO A – ARMADILLO B” – BL 55.

• Suministro, instalación y puesta en marcha de trampas de envío y recibo.
• Obra civil para cimentaciones de los equipos.
• Sumidero de drenaje.
• Construcción de cerramientos perimetrales.
• Validación de la Ingeniería de detalle del Oleoducto de 8” (9.13 km.) Trampa Lanzadora en Armadillo B – Trampa Recibidora (vía asfaltada – ingreso a Armadillo).
• Validación de la Ingeniería de detalle del cruce de la vía asfaltada del Oleoducto de 8” hasta el tie-in de interconexión del Oleoducto principal Auca-Cononaco.
• Validación de la Ingeniería de detalle de la Línea de flujo de 4” (1.8 km.) Armadillo A – Armadillo B.
• Validación de Ingeniería de detalle de Cable de Poder de 35 KV desde Armadillo B – “Y” de Rumiyacu (vía asfaltada).
• Elaboración de Ingeniería de detalle de la ruta del cable de poder de 35 KV y fibra óptica desde la “Y” de Rumiyacu-vía asfaltada (incluye cruce de vía) hasta la plataforma Rumiyacu (punto asignado por PAMEP en el plano 61D034-RMYA-31-201 Rev.C). Se adjunta como referencia para diseño los planos: 61GFC34-CHSA-58-101.
• Línea de flujo 8” Chonta Sur A Estación Rumiyacu 01, 61GFC34-CHSA-58-105 Línea de flujo 8” Chonta Sur A Estación Rumiyacu 01 PK-3+300 A PK-4+000, 61GFC34-CHSA-58-106 Línea de flujo 8” Chonta Sur A Estación Rumiyacu 01 PK-4+000 A PK-4+831.
• Validación de Ingeniería de detalle de Cable de Poder de 15 KV Armadillo A – Armadillo B. Considerar que junto a este cable hay que adicionar fibra óptica.
• Validación de Ingeniería de detalle de Fibra Óptica desde Armarillo B – “Y” de Rumiyacu (vía asfaltada).

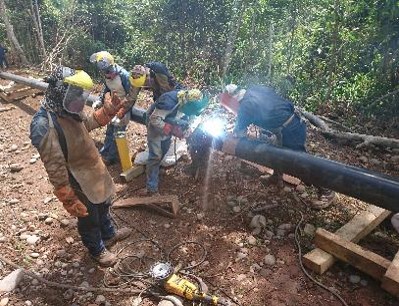

• Construcción e instalación de 9400 metros (aprox) de oleoducto de 8” con revestimiento externo, de acuerdo a la Ingeniería de detalle desde Trampa Lanzadora de Armadillo B hasta Trampa Receptora y desde ésta hacia la interconexión con el Oleoducto Auca-Cononaco mediante HOT TAP.
• Sistema de protección Catódica para Oleoducto de 8”.
• Instalación de Cable de 35 Kv desde Armadillo B hasta Estación Rumiyacu.
• Suministro e instalación de Fibra óptica desde Armadillo B hasta Rumiyacu.
• Construcción e instalación de 1800 metros (aprox) de línea de flujo de 4” con revestimiento externo, de acuerdo a la Ingeniería de detalle desde la válvula de 4” al ingreso a losa del Separador en Armadillo A hasta el manifold en Armadillo B.
• Instalación de Cable de Poder de 15 KV Armadillo B (área de SWGR) – Armadillo A.
• Suministro e instalación de Fibra óptica desde Armadillo B (Cuarto de control) hasta Armadillo A.
• Suministro e instalación de malla a tierra.
